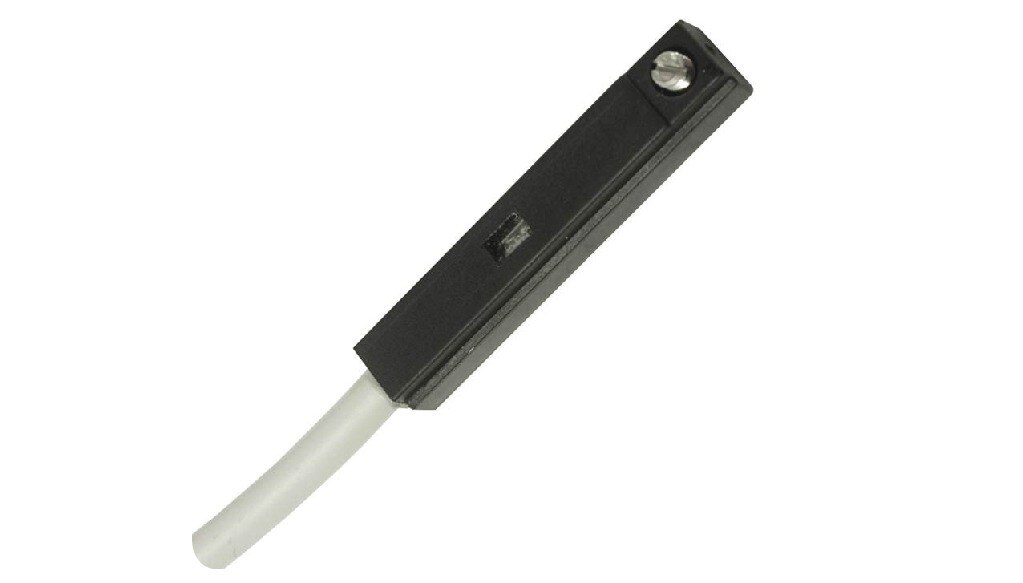

Sensores Magnéticos Serie DNC
Tipo de Conmutación:
Dos Cables: Normalmente Abierto, salida SPST
Tres Cables: Normalmente Abierto, Salida Transistorizada
Tipo de Sensor:
Dos Cables: Reed Switch
Tres Cables: NPN / PNP
Voltaje de Operación:
Dos Cables: 5 ~ 240 Vac/dc
Tres Cables : 5 ~ 30 Vcc
Corriente Máxima: 100mA máx.
Caída de Voltaje:
Dos Cables: 2,5V máx. @ 100mA
Tres Cables: 0,5V máx. @ 200mA
Corriente de Fuga:
Dos Cables: Ninguna
Tres Cables: 0,01mA máx
Frecuencia Máxima:
Dos Cables: 200 [Hz]
Tres Cables: 1000 [Hz]
Temperatura: -10 ~ 70 [°C]
Grado de Protección: IEC 529 IP67
Protección Eléctrica: Dos Cables: Ninguna Tres Cables: Voltaje Inverso
| Modelo | A | B | C | D | E | F |
| AZ-DNC-RX1 | 6,2 | 30,5 | 5,2 | 13 | 1000 +/- 20 | 20 +/- 2 |
| AZ-DNC-NX2 | 6,2 | 30,5 | 5,2 | 13 | 1000 +/- 20 | 20 +/- 2 |
| AZ-DNC-PX2 | 6,2 | 30,5 | 5,2 | 13 | 1000 +/- 20 | 20 +/- 2 |
