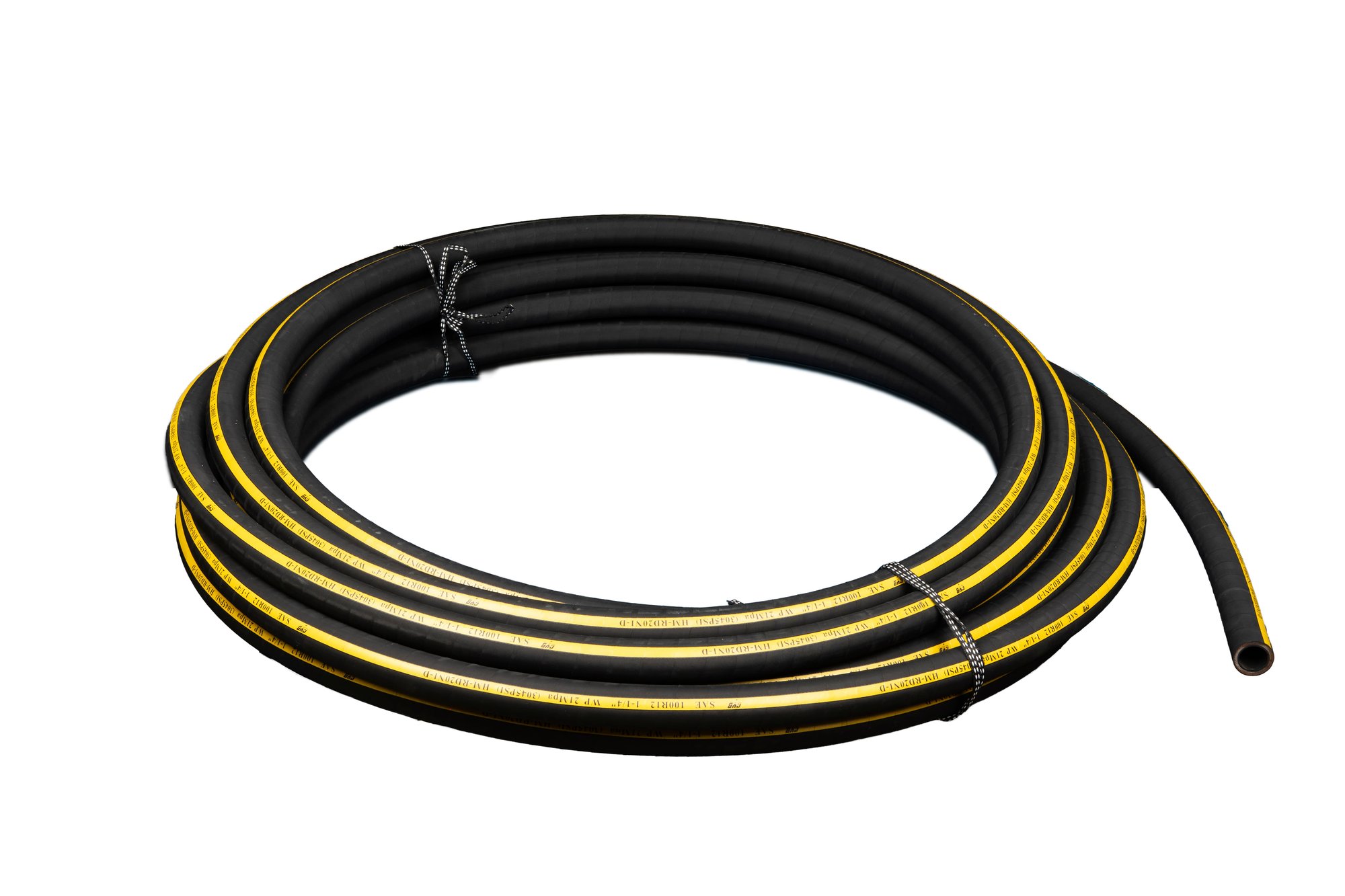

SAE100 R12
Fluido de trabajo: Aceites a base de agua y petróleo
Rango de operación máximo: 2,539 ~ 4,060 [PSI]
Rango de presión de ruptura: 10,150 ~ 16,240 [PSI]
Núcleo: Hule sintético de nitrilo butadieno (NBR)
Refuerzo: Cuatro (4) malla de acero en espiral
Cubierta: Mezcla de goma sintética resistente al
aceite ya la intemperie
Temperatura: -40 ~ +121 [°C]
| Dimensiones del Plano 2D |
|||||||||||||
| Modelo | Diámetro Nominal [in] |
Diámetro |
Diámetro Interno |
Diámetro Refuerzo |
|||||||||
| [mm] | Dash | Mín. |
Máx. |
Mín. |
Máx. |
||||||||
| [mm] | [in] |
[mm] | [in] |
[mm] | [in] | [mm] | [in] |
||||||
| HM-RD12N1 | 3/4" | 19.00 | 12 | 18.6 | 0.73 | 19.8 | 0.78 | 26.9 | 1.06 | 28.4 | 1.12 | ||
| HM-RD16N1 | 1" |
25.00 | 16 | 25 | 0.98 | 26.4 | 1.04 | 34.1 | 1.34 | 35.7 | 1.41 | ||
| HM-RD20N1 | 1 + 1/4" |
31.50 | 20 | 31.4 | 1.24 | 33 | 1.30 | 42.7 | 1.68 | 45.1 | 1.78 | ||
| HM-RD24N1 | 1 + 1/2" |
38 | 25 | 37.7 | 1.48 | 39.3 | 1.55 | 49.2 | 1.94 | 51.6 | 2.03 | ||
| Dimensiones del Plano 2D |
|||||||||
| Modelo | Diámetro Nominal [in] |
Diámetro |
Diámetro Externo |
||||||
| [mm] | Dash | Mín. |
Máx. |
||||||
| [mm] | [in] |
[mm] | [in] |
||||||
| HM-RD12N1 | 3/4" | 19.00 | 12 | 29.9 | 1.18 | 31.5 | 1.24 | ||
| HM-RD16N1 | 1" |
25.00 | 16 | 26.8 | 1.06 | 39.2 | 1.54 | ||
| HM-RD20N1 | 1 + 1/4" |
31.50 | 20 | 45.4 | 1.79 | 48.6 | 1.91 | ||
| HM-RD24N1 | 1 + 1/2" |
38 | 25 | 51.9 | 2.04 | 55 | 2.17 | ||
