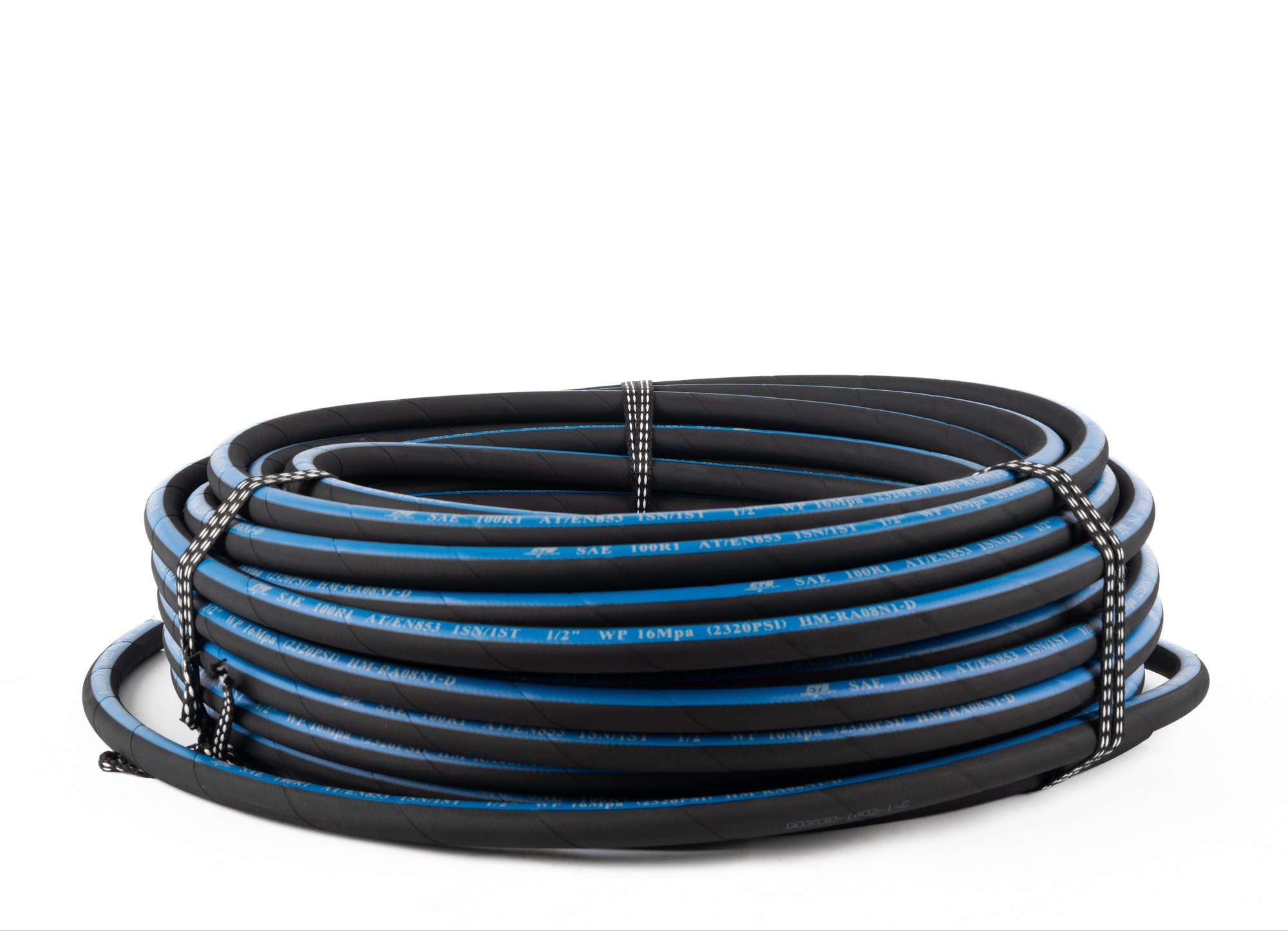

SAE100 R1
Fluido de trabajo: Aceites a base de agua y petróleo
Rango de operación máximo: 1,280 ~ 2,610 [PSI]
Rango de presión de ruptura: 5,040 ~ 10,440 [PSI]
Núcleo: Hule sintético de nitrilo butadieno (NBR)
Refuerzo: Una (1) malla de acero trenzado
Cubierta: Mezcla de goma sintética resistente al
aceite y a la intemperie
Temperatura: -40 ~ +100 [°C]
| Dimensiones del Plano 2D |
|||||||||||||
| Modelo | Diámetro Nominal [in] |
Diámetro |
Diámetro Interno |
Diámetro Refuerzo |
|||||||||
| [mm] | Dash | Mín. |
Máx. |
Mín. |
Máx. |
||||||||
| [mm] | [in] |
[mm] | [in] |
[mm] | [in] | [mm] | [in] |
||||||
| HM-RA06N1 | 3/8" | 10.00 | 06 | 9.3 | 0.37 | 10.1 | 0.40 | 14.5 | 0.57 | 15.7 | 0.62 | ||
| HM-RA08N1 | 1/2" |
12.50 | 08 | 12.3 | 0.48 | 13.5 | 0.53 | 17.5 | 0.69 | 19.1 | 0.75 | ||
| HM-RA12N1 | 3/4" |
19.00 | 12 | 18.6 | 0.73 | 19.8 | 0.78 | 24.6 | 0.97 | 26.2 | 1.03 | ||
| HM-RA16N1 | 1" |
25.00 | 16 | 25 | 0.98 | 26 | 1.02 | 32.5 |
1.28 | 34.1 | 1.34 | ||
| Dimensiones del Plano 2D |
|||||||||
| Modelo | Diámetro Nominal [in] |
Diámetro |
Diámetro Externo |
||||||
| [mm] | Dash | Mín. |
Máx. |
||||||
| [mm] | [in] |
[mm] | [in] |
||||||
| HM-RA06N1 | 3/8" | 10.00 | 06 | 19 | 0.75 | 20.6 | 0.81 | ||
| HM-RA08N1 | 1/2" |
12.50 | 08 | 22.2 | 0.87 | 23.8 | 0.94 | ||
| HM-RA12N1 | 3/4" |
19.00 | 12 | 29.4 | 1.16 | 31 | 1.22 | ||
| HM-RA16N1 | 1" |
25.00 | 16 | 37.1 | 1.46 | 39.1 | 1.54 | ||
