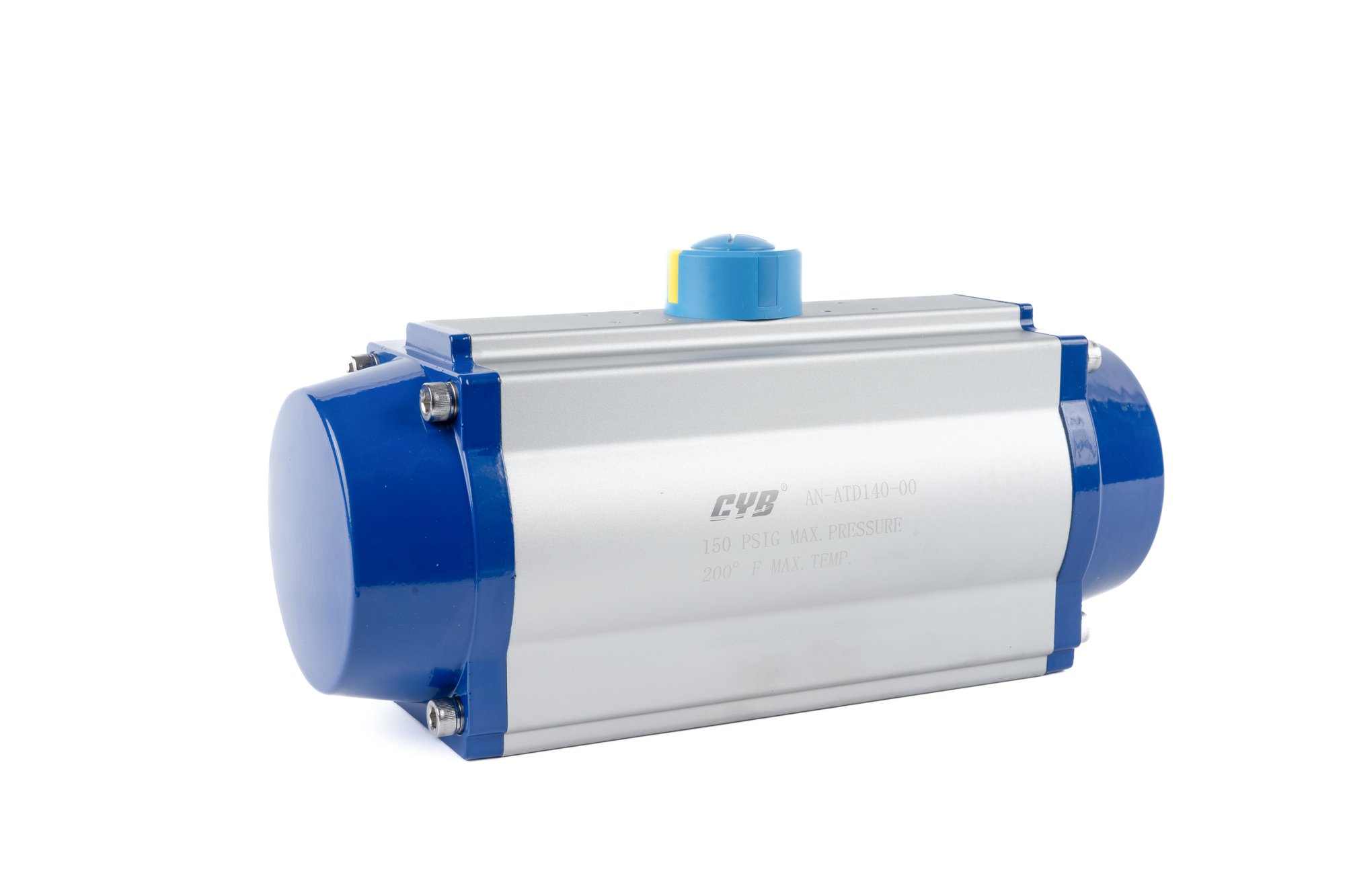

Actuadores Neumáticos Serie AT

Actuadores Neumáticos

Ciclo de Vida: 5x10⁵
Fluido: Aire comprimido, filtrado y seco
Lubricación: No aplica
Material del Cuerpo: Aleación de aluminio
Precisión: ±5°
Presión Máxima: 1,50 MPa (217 PSI)
Rango de Trabajo: De 0,25 a 1,0 MPa (De 36 a 145 psi)
Rotación: De 0° hasta 90°
Temperatura de Trabajo: De -20 hasta 80 °


Modelo A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 F
mm		 G
mm		 H
mm		 I
mm		 J
mm		 K
mm		 L M
mm		 N
mm		 O
mm
AN-ATS32-10 20,0 25 45,0 65,0 - 25 50 36 - M5x8 - 9x9 12 100 40
AN-ATD40-00
AN-ATS40-10		 25,0 32 60,0 80,0 50,0 25 50 36 50 M5x8 M6x8 9x9 12 108 40
AN-ATD52-00
AN-ATS52-10		 30,0 40 74,3 95,0 59,0 30 80 36 50 M5x8 M6x8 11x11 15 135 40
AN-ATD63-00
AN-ATS63-10		 36,0 44 88,0 107,5 74,0 30 80 50 70 M6x10 M8x13 14x14 16 142 40
AN-ATD75-00
AN-ATS75-10		 42,0 50 100,0 121,0 80,5 30 80 50 70 M6x10 M8x13 14x14 16 168 40
AN-ATD83-00
AN-ATS83-10		 46,0 57 108,0 128,7 88,0 30 80 50 70 M6x10 M8x13 17x17 19 188 40
AN-ATD92-00
AN-ATS92-10		 50,0 57 117,0 137,0 96,5 30 80 50 70 M6x10 M8x13 17x17 22 192 40
AN-ATD105-00
AN-ATS105-10		 57,5 64 133,0 153,0 109,5 30 80 70 102 M8x13 M10x16 22x22 26 258 40
AN-ATD125-00
AN-ATS125-10		 68,5 69 161,0 181,0 132,5 30 80
130		 70 102 M8x13 M10x16 22x22 26 310 55
AN-ATD140-00
AN-ATS140-10		 75,0 77 180,0 200,0 137,5 30 80
130		 102 125 M10x16 M12x20 27x27 31 370 55
AN-ATD160-00
AN-ATS160-10		 86,0 78 198,0 218,0 158,0 30 80
130		 102 125 M10x16 M12x20 27x27 31 397 55
AN-ATD190-00
AN-ATS190-10		 103,0 103 230,0 260,0 189,0 30 130 - 140 - M16x25 36x36 40 525 80
