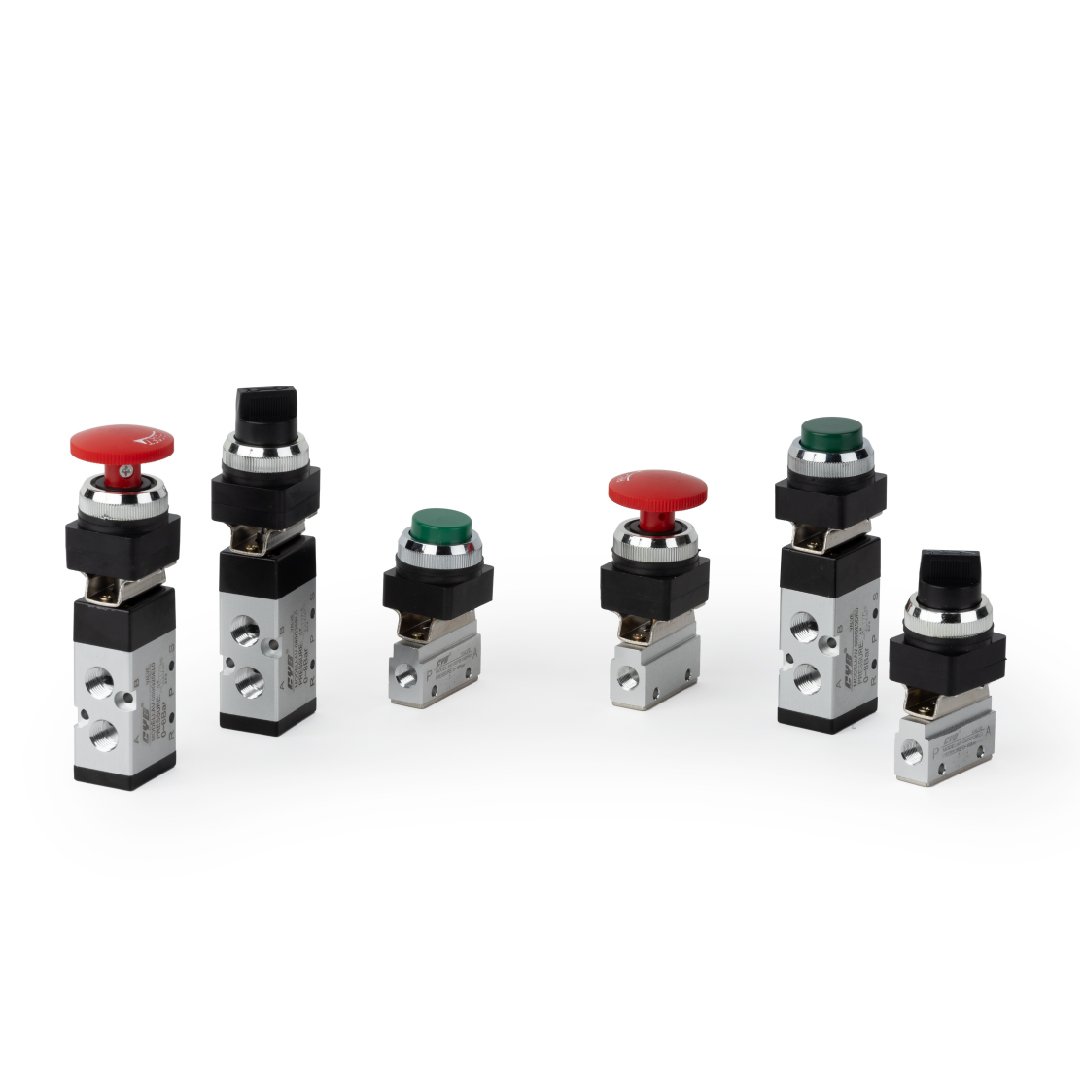

Válvulas Direccionales de Accionamiento Manual
por Pulsador y Selector
Fluido: Aire comprimido filtrado y seco
Tipo de válvula:
3 vías y 2 posiciones
5 vías y 2 posiciones
Presión de Operaciones: 20~115 [PSIG]
Presión Máxima: 215 [PSIG]
Temperatura: -20 ~ +70 [°C]
Material del Cuerpo: Aleación de aluminio
Lubricación: No necesita
| Modelo | A | B | C | Caudal Volumétrico | Orificio de Válvula |
| AV-067G13DR0 | 71 | 24,50 | G 1/8” | 0,67 | 12 [mm2] |
| AV-067G13BL0 | 86 | 39,50 | G 1/8” | 0,67 | 12 [mm2] |
| AV-067G13EL0 | 88,50 | 39,50 | G 1/8” | 0,67 | 12 [mm2] |
| Modelo | A | B | C | D | Caudal Volumétrico | Orificio de Válvula |
| AV-089G25DR0 | 119 | 24,50 | G 1/4” | G 1/8” | 0,89 | 16 [mm2] |
| AV-089G25BL0 | 134 | 39,50 | G 1/4” | G 1/8” | 0,89 | 16 [mm2] |
| AV-089G25EL0 | 136,50 | 39,50 | G 1/4” | G 1/8” | 0,89 | 16 [mm2] |
