Interruptor de límite Vertical Serie CM

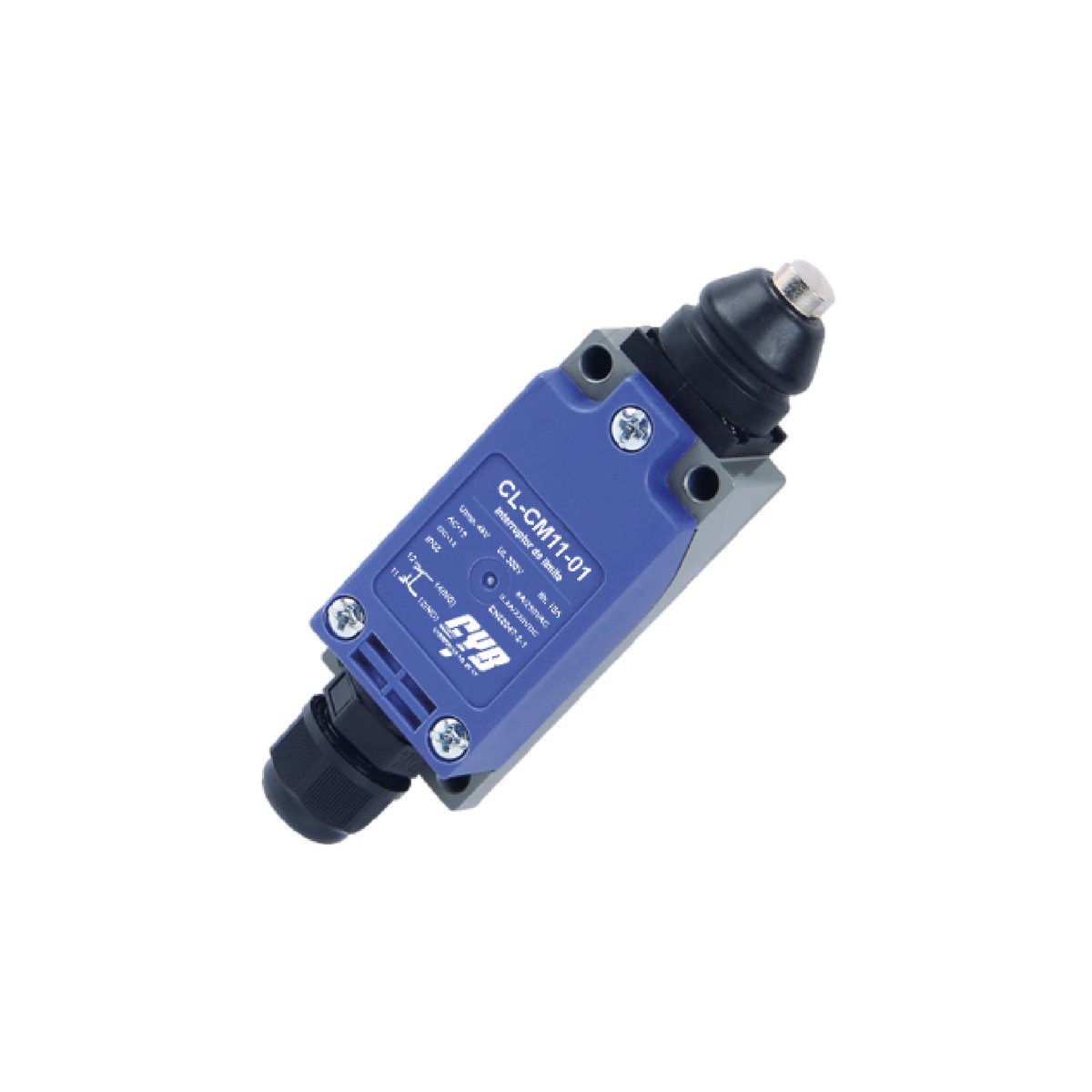

Serie CM-01
Modelo: CL-CM11-01
Modelo CL-CM11-02

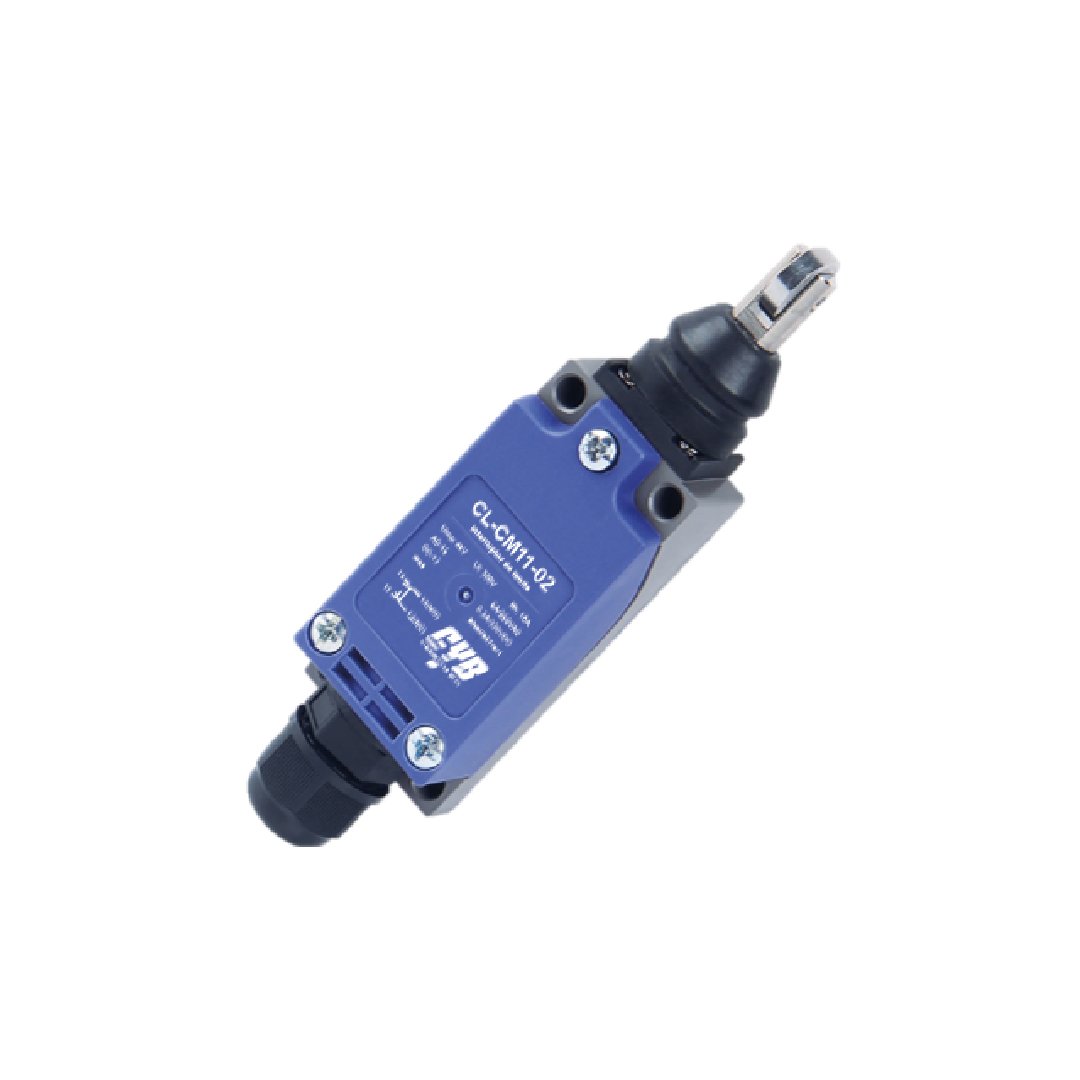

Modelo CL-CM11-02-01
Modelo CL-CM11-09
Modelo: CL-CM11-09
Modelo CL-CM11-11

Modelo CL-CM11-11

Modelo CL-CM11-13

Modelo CL-CM11-13

Modelo CL-CM11-15
Modelo CL-CM11-15

Cantidad de contactos: Normalmente Abierto: 1 / Normalmente Cerrado: 1
Voltaje máximo aplicable: Alterno: 250 [VAC] / Directo: 250 [VDC]
Corriente máxima: Contacto NO: 12 [A] / Contacto NC: 24 [A]
Factor de Potencia con cargas inductivas:  0,4 (AC)
Constante de Tiempo con cargas inductivas:  7[ms]
Velocidad de operación: 5 [mm] para 0,5 [cm/s]
Frecuencia de operación:  Eléctrica: 20 [ciclos/min ]
Ciclos efectivos:   500.000 [ciclos/min]
a 10 [A] y 250 [VAC] con carga resistiva
Resistencia del contacto:  25[mΩ] máx.
Resistencia aislante: 100[mΩ] mín.
Rigidez Dieléctrica:  1000 [VAC] 50/60 [Hz] un minuto para los terminales con la misma polaridad.
1500 [VAC], 50/60 [Hz] por un minuto entre las partes metálicas con corriente y sin corriente.
1500 [VAC], 50/60 [Hz] por un minuto entre los terminales y tierra.
Vibración permitida: 10-55 [Hz], 1,5 [mm] amplitud doble.
Temperatura: [-20 ~ +70] °C
Grado de Protección: IP65

Modelo CL-CM11-01 L-CM11-02 CL-CM11-09   CL-CM11-11 CL-CM11-13  CL-CM11-15
Fuerza de operación [OF.] máx 900[gf] 900[gf] 750[gf] 750[gf] 750[gf]  150[gf]
Fuerza de liberación [RF.] mín 150[gf]   150[gf] 100[gf]  100[gf] 100[gf] -
Distancia inicial decarrera [PT.] máx. 1,5[mm]  1,5[mm] 20° 20° 20° 30[mm]
Distancia final de carrera [OT.] mín. 4[mm]  4[mm]  50° 50° 50° -
Diferencial de movimiento [MD.] máx 1[mm]   1[mm]
  12°  12°  12° -
Posición de operación [OP.]  26 ± 0,8[mm]  37 ± 0,8[mm]
 - - - -
